Brothers Shock Absorber Co., Ltd.
Modelo: JD-3
marca: Irmãos
| Unidades de venda: | Bag/Bags |
|---|

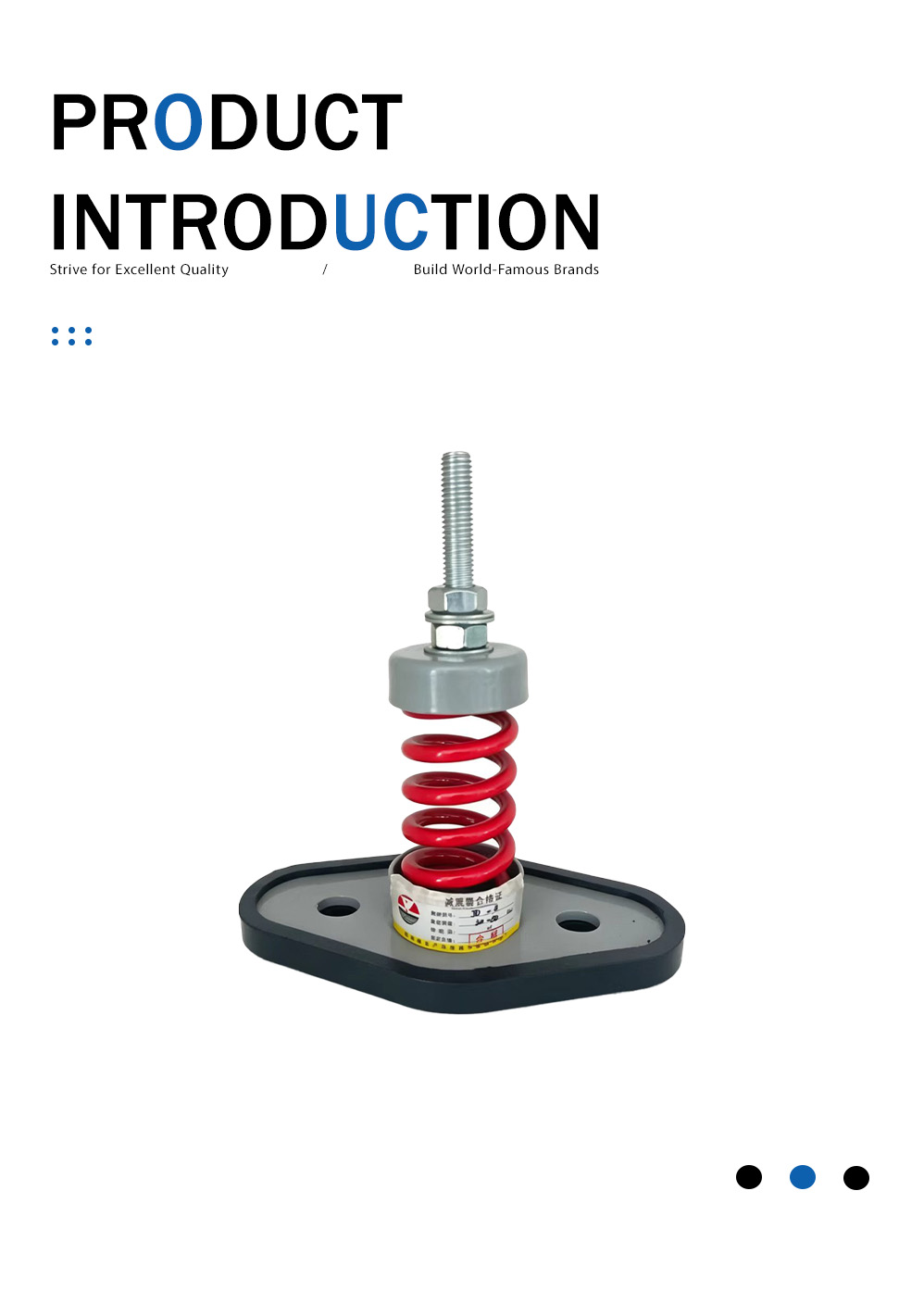

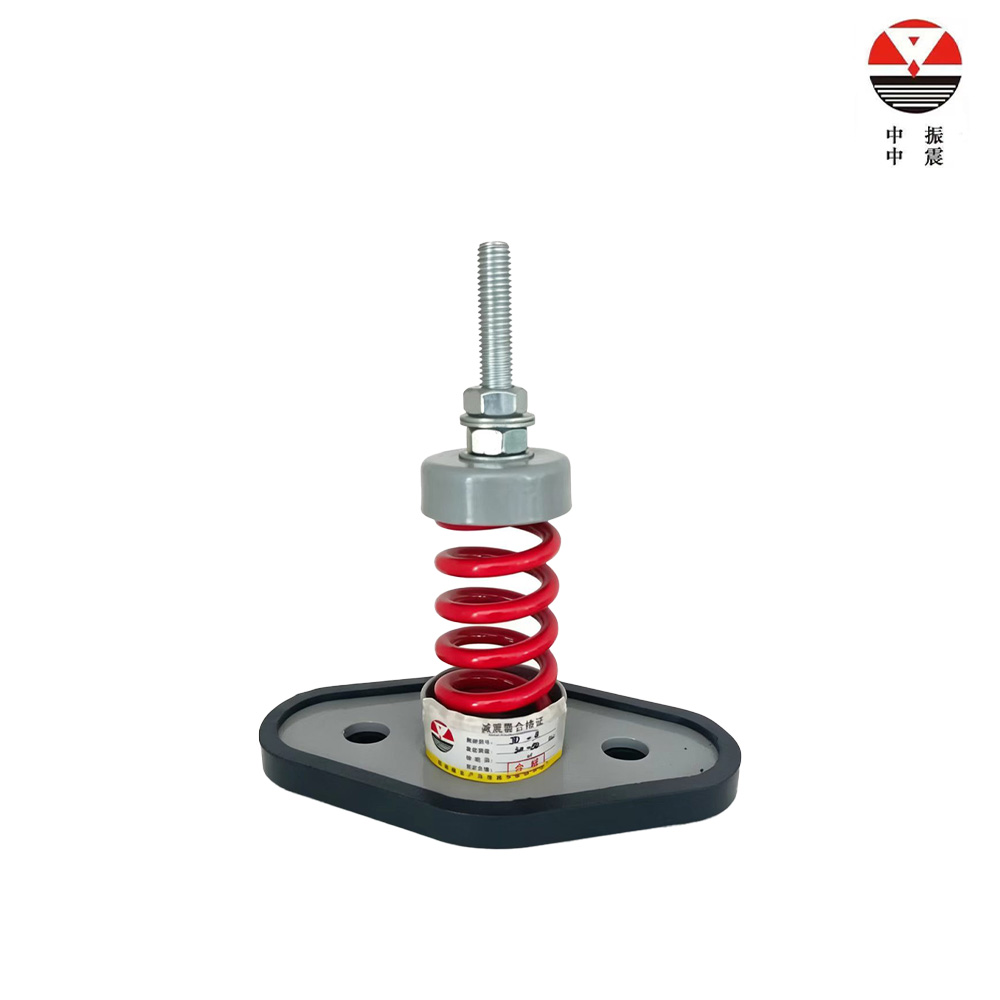

Isolador de vibração de mola de amortecimento tipo JD-3
A vibração recorrente de máquinas industriais estacionárias é transferida através das fundações do piso e cria poluição sonora persistente nos espaços das oficinas. O isolador de vibração de mola de amortecimento tipo JD-3 usa o princípio de isolamento elástico maduro do isolador de vibração de mola. Integra componentes de borracha antiderrapantes semelhantes ao isolador de vibração de borracha para impedir o deslizamento da base. Este isolador montado na base interrompe os caminhos de transmissão de vibração e protege as estruturas da oficina e os equipamentos adjacentes contra oscilações mecânicas contínuas.
| No. | Model | Load (kg) | Top Cover Diameter (mm) | Base Plate Diameter (mm) | Base Plate Length (mm) | Base Hole Spacing (mm) | Upper Screw |
|---|---|---|---|---|---|---|---|
| 1 | JD-1 | 10-20 | 44 | 70 | 139 | 80 | M8×40 |
| 2 | JD-2 | 20-30 | 44 | 70 | 139 | 80 | M8×40 |
| 3 | JD-3 | 30-50 | 44 | 70 | 139 | 80 | M10×50 |
| 4 | JD-4 | 50-80 | 44 | 70 | 139 | 80 | M10 |
| 5 | JD-5 | 80-120 | 55 | 70 | 139 | 80 | M12×60 |
| 6 | JD-6 | 120-160 | 55 | 70 | 139 | 80 | M12 |
| 7 | JD-7 | 160-200 | 65 | 105 | 175 | 130 | M14×70 |
| 8 | JD-8 | 200-240 | 65 | 105 | 175 | 130 | M14 |
| 9 | JD-9 | 240-300 | 65 | 105 | 175 | 130 | M14 |
| 10 | JD-10 | 300-450 | 80 | 105 | 175 | 130 | M14 |
| 11 | JD-11 | 450-650 | 80 | 105 | 175 | 130 | M16×70 |
| 12 | JD-12 | 650-1000 | 80 | 105 | 175 | 130 | M20×80 |
| 13 | JD-13 | 1000-1500 | 80 | 105 | 175 | 130 | M20 |
A vibração de longo prazo proveniente de equipamentos mecânicos rotativos pode desgastar as conexões de base e degradar a estabilidade dos sistemas de tubulações conectados. Este isolador funciona junto com o isolador de vibração do ventilador para redução da vibração do soprador e o isolador de vibração da bomba de água para isolamento da unidade da bomba. Ele se adapta à redução de vibração para ventiladores, bombas de água, compressores e conjuntos de suporte com diversas bases de isolamento de vibração.
Este isolador suporta uma ampla faixa de carga e oferece vida útil prolongada com operação diária estável e segura. Suas almofadas de borracha antiderrapantes garantem um posicionamento firme para equipamentos de baixo impulso e baixo centro de gravidade. Ele pode combinar perfeitamente com o isolador de vibração do ar condicionado para unidades HVAC e funciona como um amortecedor de vibração robusto para diferentes máquinas elétricas estacionárias. Os usuários podem selecionar opções de instalação adequadas para diversas demandas de projeto.
O isolador JD-3 é colocado sob o equipamento ou bases de isolamento de vibração. Os parafusos da base superior travam firmemente nas estruturas da máquina, enquanto as almofadas de borracha evitam o deslocamento horizontal durante a operação. Ele absorve a energia vibratória produzida pelo funcionamento de máquinas e bloqueia a propagação da vibração para os pisos dos edifícios. Reduz o desgaste nas conexões da máquina causado pela vibração cíclica e prolonga a vida útil dos equipamentos mecânicos e das bases de isolamento correspondentes.
