Brothers Shock Absorber Co., Ltd.
Modelo: XHS
marca: Irmãos
| Unidades de venda: | Bag/Bags |
|---|

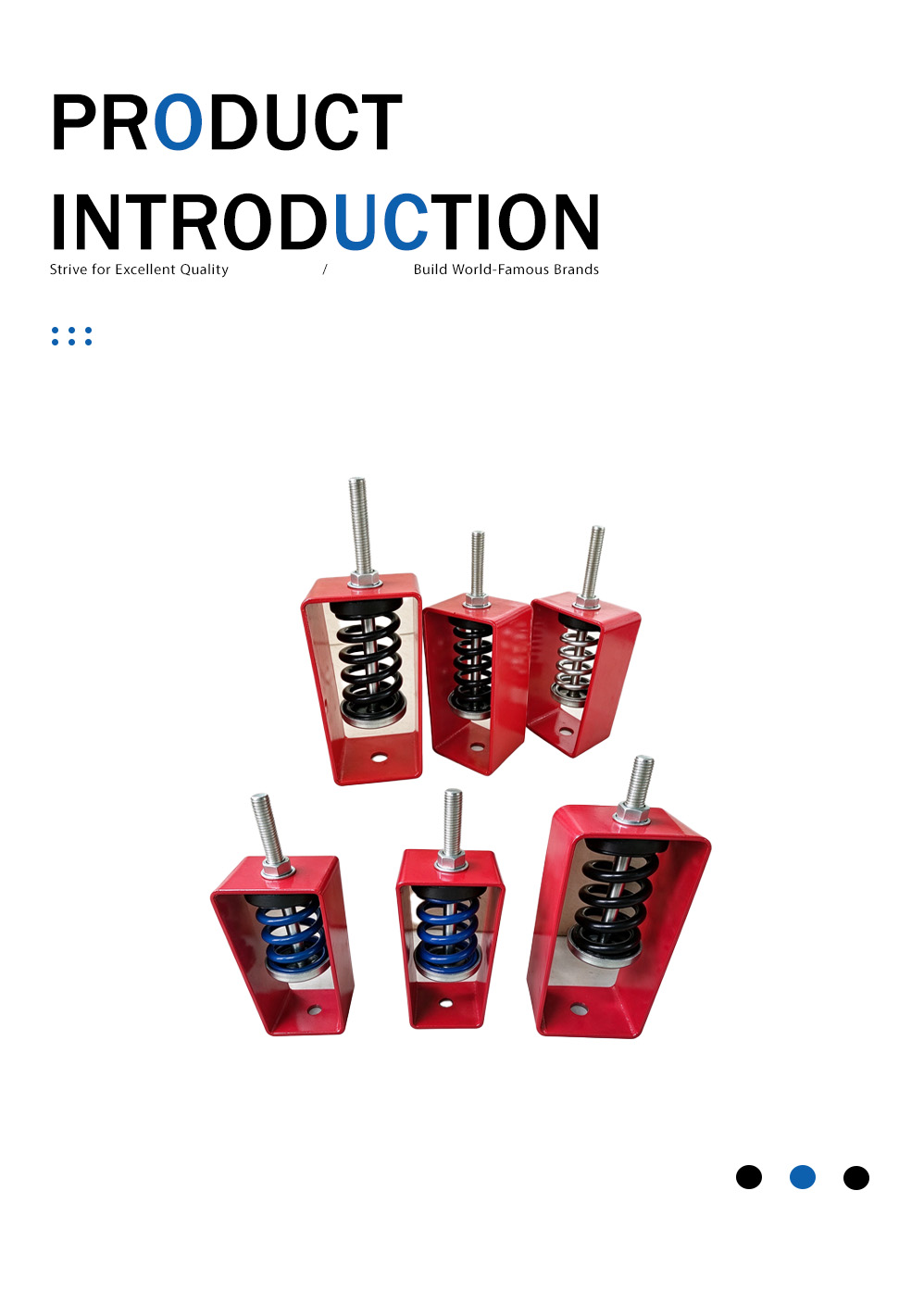

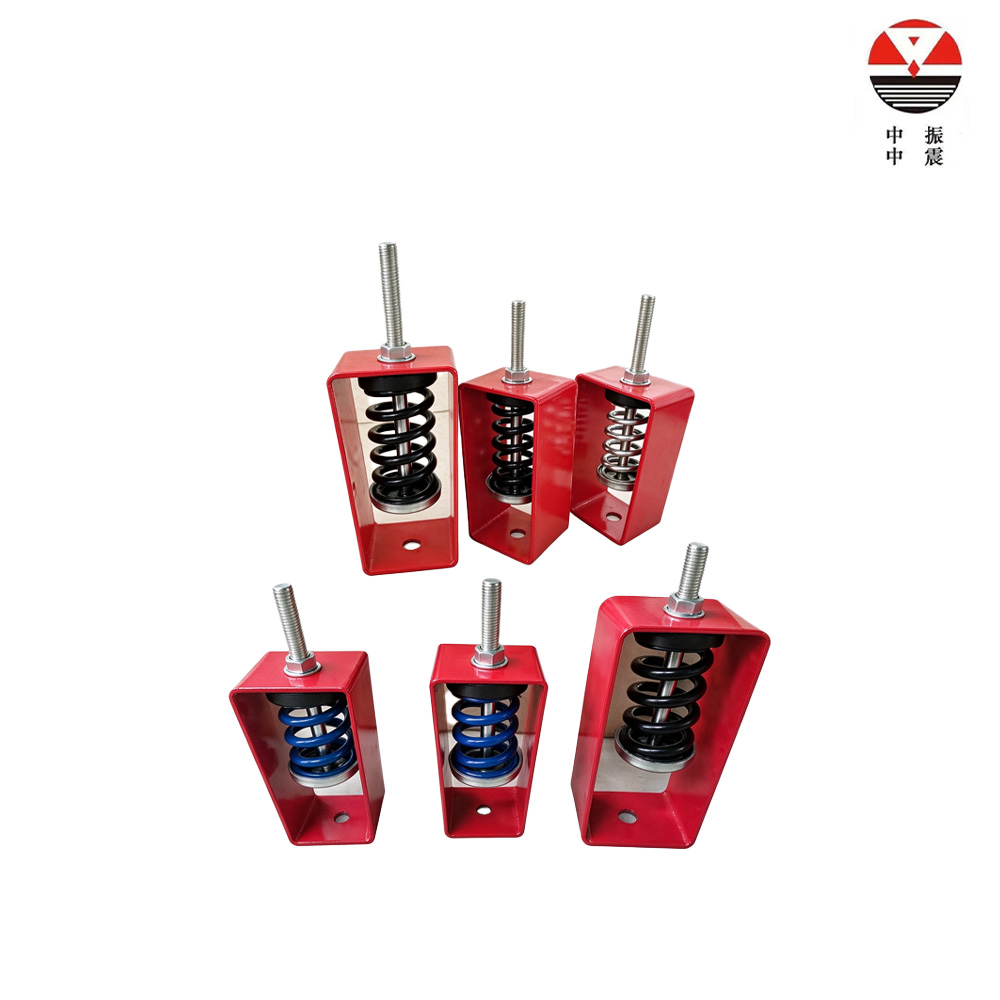

Isolador de vibração de mola suspensa tipo XHS
Equipamentos mecânicos suspensos muitas vezes transferem vibrações sólidas para o teto e estruturas de edifícios, criando ruídos irritantes e danos estruturais. O isolador de vibração de mola suspensa tipo XHS é um isolador de vibração de mola versátil para máquinas suspensas. Comparado com o amortecedor de vibração de amortecimento comum, ele apresenta alto amortecimento e baixa frequência natural para bloquear a transmissão de som sólido de forma eficiente.
| Item | XHS-0 | XHS-1 | XHS-2 | XHS-3 | XHS-4 | XHS-5 | XHS-6 | XHS-7 | XHS-8 | XHS-9 | XHS-10 | XHS-11 | XHS-12 | XHS-13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Load Range (kg) | 3–10 | 10–20 | 20–30 | 30–50 | 50–80 | 80–120 | 120–160 | 160–200 | 200–240 | 240–300 | 300–450 | 450–650 | 650–1000 | 1000–1500 |
| H(min) | 80 | 80 | 123 | 126 | 130 | 150 | 155 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| A | 40 | 60 | 60 | 60 | 63 | 70 | 70 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| B | 35 | 35 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 75 | 80 | 80 | 80 | 80 |
| b(mm) | 11 | 11 | 10.5 | 13 | 13 | 13 | 13 | 19 | 19 | 19 | 20 | 20 | 20 | 20 |
| M(mm) | 8 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 20 | 20 |
| a(mm) | 1.2 | 1.2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
| Item | FXHS-2 | FXHS-3 | FXHS-4 | FXHS-5 | FXHS-6 | FXHS-7 | FXHS-8 | FXHS-9 | FXHS-10 |
|---|---|---|---|---|---|---|---|---|---|
| Load Range (kg) | 20–30 | 30–50 | 50–80 | 80–120 | 120–160 | 160–200 | 200–240 | 240–300 | 300–450 |
| H(min) | 122 | 123 | 125 | 130 | 150 | 155 | 198 | 200 | 200 |
| B | 45 | 45 | 50 | 55 | 60 | 65 | 68 | 77 | 77 |
| b(mm) | 12 | 12 | 12 | 12 | 12 | 12 | 19 | 19 | 19 |
| s(mm) | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 14 | 14 |
| a(mm) | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 |
| Screw Length(mm) | 100 | 100 | 100 | 120 | 150 | 160 | 160 | 160 | 160 |
Este isolador suspenso se adapta a condicionadores de ar de teto suspenso, ventiladores axiais, ventiladores de ar fresco e sistemas de tubulação para reduzir vibração e ruído. Ele pode funcionar em conjunto com o isolador de vibração do ventilador em sistemas de ventilação e combinar com o isolador de vibração da bomba de água para controle de vibração de vários equipamentos em salas mecânicas.
Suporta uma ampla faixa de carga de 3 kg a 1.500 kg, cobrindo a maioria dos equipamentos mecânicos suspensos. A instalação simples reduz o tempo de trabalho no local. Seu desempenho de isolamento de vibração supera o isolador de vibração de ar condicionado normal e tem melhor desempenho para instalações suspensas do que o isolador de vibração de borracha comum.
O isolador de vibração de mola suspensa tipo XHS é projetado para equipamentos suspensos e instalações de tubulações. Reduz a transmissão de vibração e suprime a transferência de ruído sólido para estruturas de edifícios. A baixa frequência natural e o alto amortecimento evitam a ressonância. A estrutura suspensa adapta-se a diversos equipamentos suspensos, tornando-a a escolha preferida para projetos de isolamento de vibrações suspensas.
